¿Cuál es el requisito de orientación de instalación para los sensores Coriolis?

¡Hola! Como proveedor de sensores Coriolis, a menudo me preguntan sobre los requisitos de orientación de instalación para estos ingeniosos dispositivos. Entonces, pensé en desglosarlo en esta publicación de blog.

En primer lugar, hablemos rápidamente de qué son los sensores Coriolis. Los sensores Coriolis, también conocidos como medidores de flujo de efecto Coriolis, se utilizan para medir el caudal másico de fluidos. Funcionan basándose en el efecto Coriolis, que es un fenómeno que provoca una desviación en la trayectoria de un objeto en movimiento cuando se encuentra en un sistema giratorio. En el caso de estos sensores, el fluido que fluye a través de un tubo vibratorio experimenta una fuerza de Coriolis y, al medir esta fuerza, podemos determinar con precisión el caudal másico. Puedes conocer más sobre esta tecnología en nuestroMedidor de flujo de efecto Coriolispágina.

Ahora, pasemos al tema principal: la orientación de la instalación. La buena noticia es que los sensores Coriolis son bastante versátiles en cuanto a la orientación de la instalación. Sin embargo, todavía hay algunos factores clave a considerar para garantizar un rendimiento óptimo.

Instalación vertical

La instalación vertical es una opción popular para muchas aplicaciones. Al instalar un sensor Coriolis verticalmente, hay dos orientaciones principales en las que pensar: flujo ascendente y flujo descendente.

Flujo ascendente

Instalar el sensor con flujo ascendente tiene sus ventajas. Uno de los mayores beneficios es que ayuda a prevenir la acumulación de burbujas de gas o sólidos en el tubo medidor. Si se trata de un fluido que puede contener algo de gas o partículas pequeñas, un flujo ascendente puede hacer que todo se mueva suavemente a través del sensor. Por ejemplo, en una planta de procesamiento químico donde el fluido puede tener algunos gases disueltos, una instalación de flujo ascendente puede garantizar mediciones precisas al evitar que se formen bolsas de gas.

Flujo descendente

Por otro lado, la instalación de flujo descendente puede resultar útil en determinadas situaciones. Si el fluido tiene una alta viscosidad o contiene partículas grandes, un flujo descendente puede ayudar a que la gravedad asista el flujo a través del sensor. Esto puede reducir el riesgo de obstrucción y garantizar que el sensor funcione de manera eficiente. Por ejemplo, en una aplicación de procesamiento de alimentos en la que se mide un almíbar espeso o un producto con algo de pulpa, una instalación de flujo descendente podría ser el camino a seguir.

Instalación Horizontal

La instalación horizontal también es una opción común. Al instalar el sensor horizontalmente, es importante asegurarse de que el tubo de medición esté nivelado. Cualquier inclinación puede afectar la precisión de las mediciones. Una instalación nivelada garantiza que las fuerzas de Coriolis se distribuyan uniformemente a lo largo del tubo, lo cual es crucial para obtener lecturas precisas del flujo másico.

Una cosa a tener en cuenta con la instalación horizontal es la posibilidad de que se acumule gas o líquido en los puntos bajos. Si hay depresiones o valles en la tubería cerca del sensor, las burbujas de gas pueden quedar atrapadas o el líquido puede acumularse. Esto puede dar lugar a mediciones inexactas. Para evitar esto, asegúrese de que la tubería tenga la pendiente adecuada y que no haya puntos bajos cerca del sensor.

Consideraciones especiales para aplicaciones específicas

Diferentes aplicaciones pueden tener requisitos de orientación de instalación únicos. Echemos un vistazo a un par de ejemplos.

Aplicaciones de hidrógeno

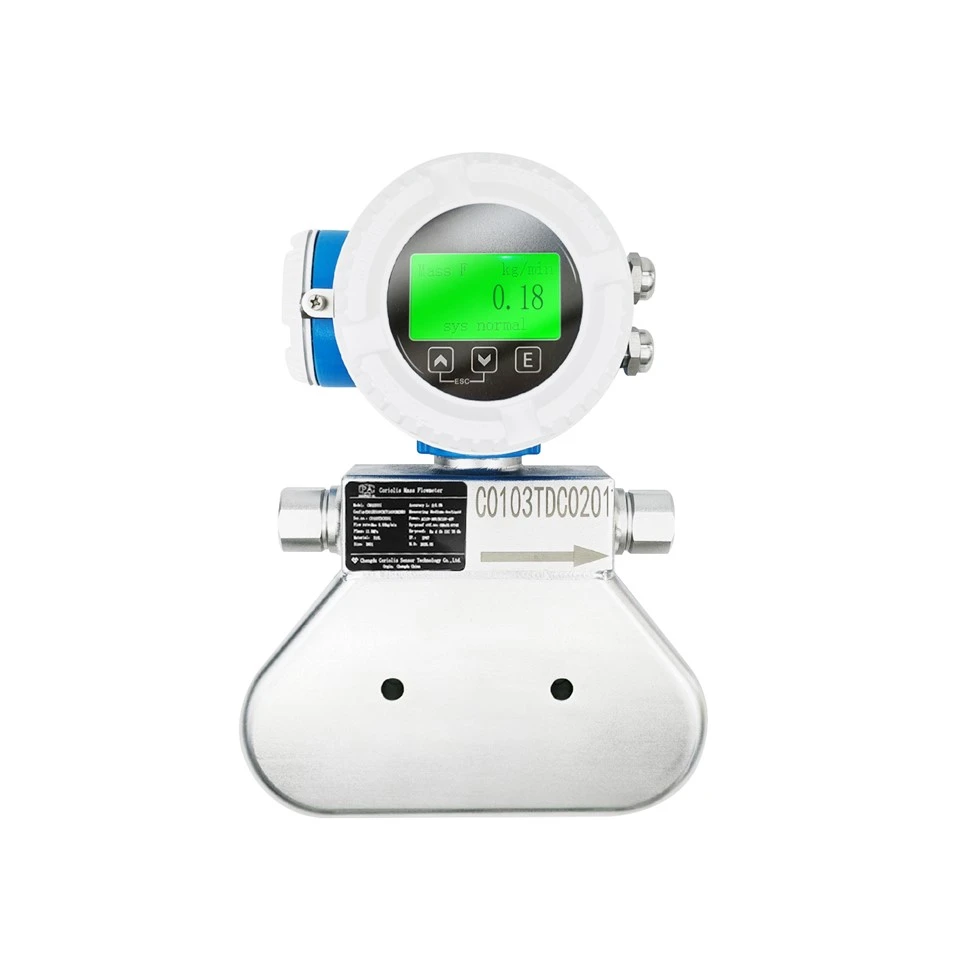

En el caso de las aplicaciones de hidrógeno, tenemos excelentes productos como elCMASS020TU Caudalímetro másico Coriolis de hidrógenoy elCMASS001TD Caudalímetro másico Coriolis para reabastecimiento de hidrógeno. El hidrógeno es un gas ligero y sus propiedades pueden afectar la orientación de la instalación.

Para las estaciones de servicio de hidrógeno, a menudo se prefiere la instalación vertical con flujo ascendente. Esto ayuda a garantizar que cualquier posible burbuja de gas se elimine rápidamente del tubo de medición, lo cual es crucial para una medición precisa del flujo másico de hidrógeno. El flujo ascendente también ayuda a mantener un patrón de flujo estable, lo cual es importante para la seguridad y eficiencia del proceso de reabastecimiento de combustible.

Aplicaciones de alta temperatura

En aplicaciones de alta temperatura, la orientación de la instalación puede afectar la gestión térmica del sensor. Si el sensor se instala verticalmente, puede permitir una mejor disipación del calor. La convección natural del aire puede ayudar a eliminar el calor generado por el funcionamiento del sensor. Por otro lado, una instalación horizontal puede requerir medidas de refrigeración adicionales, especialmente si el entorno ya es caluroso.

Consideraciones de montaje y tuberías

Además de la dirección del flujo, también importa la forma en que se monta el sensor y la tubería que lo rodea.

Montaje

Asegúrese de que el sensor esté montado de forma segura. Cualquier vibración o movimiento puede afectar la precisión de las mediciones. Utilice soportes de montaje adecuados y asegúrese de que el sensor esté firmemente sujeto a una superficie estable. Si el sensor está instalado en un área con muchas vibraciones mecánicas, considere usar soportes aislantes de vibración para minimizar el impacto en el rendimiento del sensor.

Tubería

La tubería conectada al sensor debe tener el tamaño y la alineación adecuados. El diámetro de la tubería debe coincidir con la entrada y salida del sensor para evitar restricciones de flujo o turbulencias. Además, asegúrese de que la tubería esté recta a cierta distancia antes y después del sensor. Esto ayuda a crear un perfil de flujo estable, lo cual es esencial para mediciones precisas. Una regla general es tener al menos 5 a 10 diámetros de tubería recta aguas arriba y 2 a 5 diámetros de tubería aguas abajo del sensor.

Calibración y prueba

Después de instalar el sensor Coriolis, es fundamental calibrarlo y probarlo. Incluso con la orientación de instalación correcta, es posible que un sensor necesite algunos ajustes para garantizar mediciones precisas. Siga cuidadosamente los procedimientos de calibración del fabricante. Esto podría implicar el uso de un caudal conocido de un fluido de referencia para ajustar la configuración del sensor.

También es una buena idea probar el sensor en las condiciones reales de funcionamiento. Ejecute algunos ciclos de prueba y compare los valores medidos con los valores esperados. Si hay alguna discrepancia, es posible que deba verificar nuevamente la orientación de instalación o buscar otros problemas en el sistema.

Conclusión

En conclusión, si bien los sensores Coriolis son flexibles en cuanto a la orientación de la instalación, hay varios factores a considerar. Las instalaciones verticales, ya sean de flujo ascendente o descendente, pueden ofrecer diferentes beneficios dependiendo de la naturaleza del fluido. Las instalaciones horizontales requieren una atención cuidadosa para garantizar la nivelación y evitar la acumulación de gas o líquido. Las aplicaciones especiales como el repostaje de hidrógeno o los entornos de alta temperatura tienen sus propios requisitos únicos.

Si está en el proceso de seleccionar un sensor Coriolis para su aplicación o necesita asesoramiento sobre la orientación de la instalación, estamos aquí para ayudarlo. Nuestro equipo de expertos puede brindarle orientación detallada basada en sus necesidades específicas. Si está interesado en nuestroMedidor de flujo de efecto Coriolis,CMASS020TU Caudalímetro másico Coriolis de hidrógeno, oCMASS001TD Caudalímetro másico Coriolis para reabastecimiento de hidrógeno, podemos ayudarle a tomar las decisiones correctas. No dude en comunicarse con nosotros para iniciar una conversación sobre sus necesidades de adquisiciones.

Referencias

• "Caudalímetros másicos Coriolis: fundamentos y aplicaciones" por Richard W. Miller
• Manuales del fabricante para sensores Coriolis.
